[Tools]SchemaSpy 教學

[Tools]SchemaSpy 教學

SchemaSpy 是一套將 DB Schema 圖形化的工具，通常是用做逆向工程使用。

官方網頁

=> http://schemaspy.sourceforge.net/

目前的版本出到 5.0.0

=> http://sourceforge.net/projects/schemaspy/files/

不過在用上因為是 command line 的形式，所以有點難上手，但是有熱心的網友提供圖形化(GUI)的操作介面，將一些複雜的步驟簡化了。

SchemaSpyGUI

=> http://www.joachim-uhl.de/projekte/schemaspygui/

要使用該圖形化操作介面，需要準備幾個部分

一、DB driver

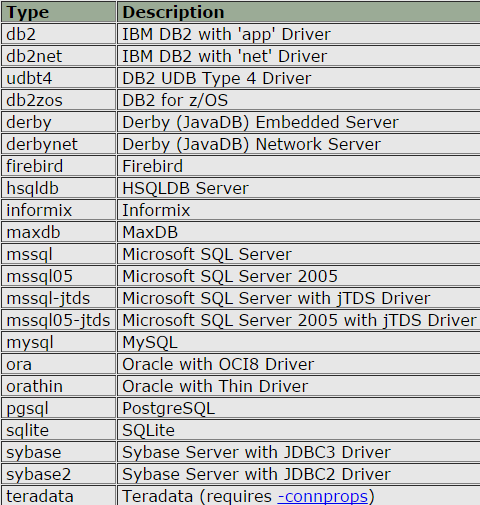

端看你要連結的DB型態而定，目前SchemaSpy 支援的DB如下

官方說明

=> http://schemaspy.sourceforge.net/dbtypes.html

二、SchemaSpy的程式(廢話)

http://sourceforge.net/projects/schemaspy/files/

抓取下來的 jar檔，可以直接放在 SchemaSpyGUI的目錄下

三、Graphviz

http://www.graphviz.org/

這套就是用來幫 SchemaSpy 畫圖的軟體

下載 =>

http://www.graphviz.org/Download..php

Windows 版本

=> http://www.graphviz.org/Download_windows.php

可以直接下載 zip 的版本，然後跟 SchemaSpyGUI 放在同一個目錄下，記得SchemaSpyGUI要使用他的話，還必須設定環境變數(PATH)

本文使用 Oracle 當作連線範例，準備的是 Oracle 的 DB driver => http://goo.gl/IyT3hu。

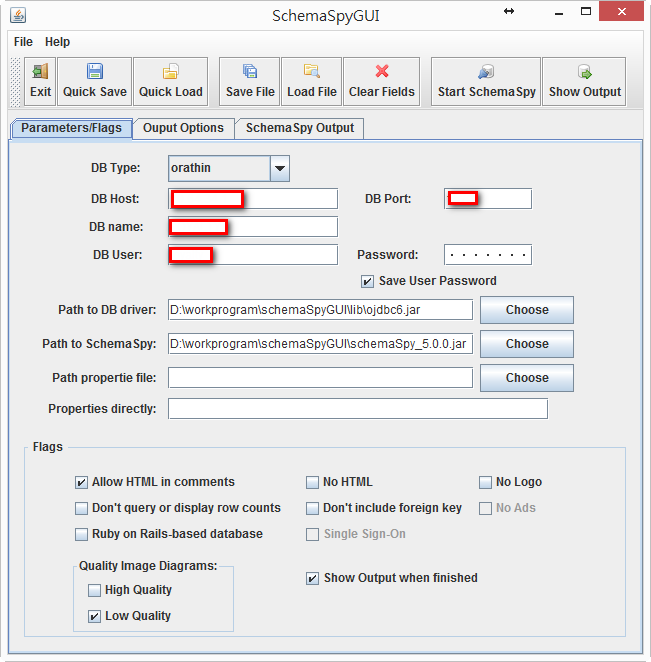

點擊 SchemaSpyGUI 目錄中的 schemaSpyGUI.bat 就可以執行，接下來要設定相關配置，設定好的 SchemaSpyGUI 畫面如下：

【Parameters/Flags】

DB Type: 請選擇要連結的 DB

DB Host: DB 的 ip

DB Name: 要連結的 DB 名稱，如 xxx.xxx.xxx/KING，KING就是名稱

DB User: 使用者帳號

DB Port: DB 的連接阜

Password: 密碼

Path To DB driver: DB 驅動的位置

Path To SchemaSpy: SchemaSpy jar 檔位置

其餘的部分可以自己測試看看，因為我要輸出圖形的關聯，但不想太佔空間，故選擇 Low Quality。

【Output Options】

這邊最主要是設定輸出的參數及輸出的位置，若要輸出的資料有中文(如comment)請記得選擇 UTF-8

都設定好了之後，就執行吧 Start SchemaSpy，若運作的過程中有發生什麼錯誤，都會顯示在 SchemaSpy Output 的分頁中，依照當中所述去排除，通常可能是檔案路徑不合法或者是找不到驅動，又或者是 Graphviz 沒有正確設定好 PATH。

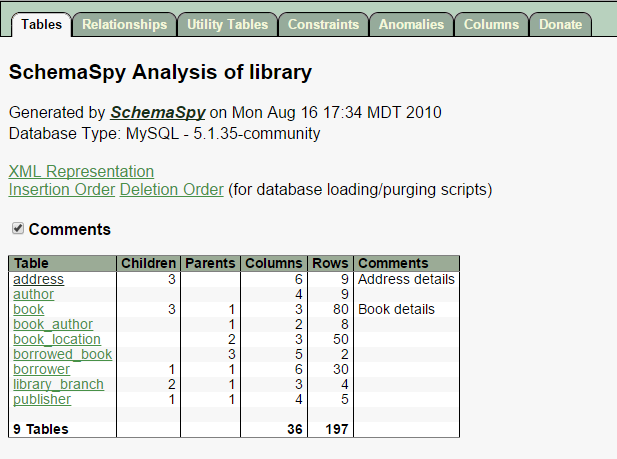

之後會將結果輸出在當初設定的目錄，會產生一個 index.html，點選看看畫面會像這樣：

http://schemaspy.sourceforge.net/sample/index.html

Table Schema

關係圖
